-世界范围内工程案例
世界范围内工程案例
案例一:机械损伤的修补
结构

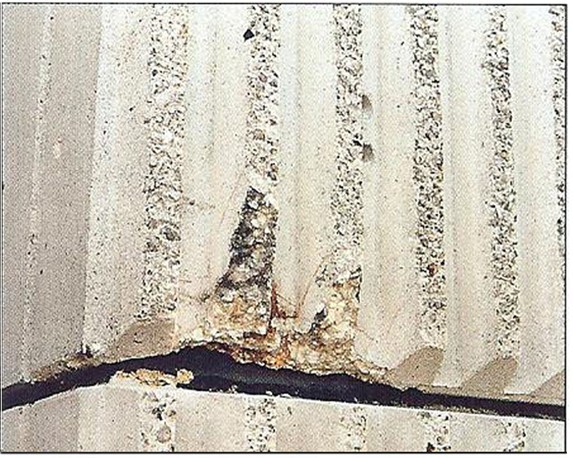

■ 24层的住宅楼使用了预制混凝土挡墙的钢筋混凝土框架结构。
问题
■ 从开始建筑时就出现的施工荷载和冲击力造成预制混凝土挡墙的破坏。
永凝的解决方案
■ 除去松动失效的混凝土,并对露筋进行除锈防锈的处理。
■ 用永凝液RMO修补砂浆修复损坏的混凝土。
■ 桥在表面均匀涂刷DPS、TS进行界面防护案例二:化学腐蚀修补
结构

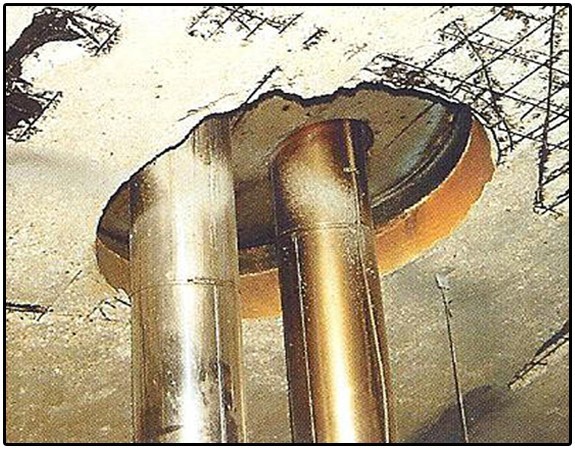

■ 生产设备上方的厂房屋顶。
问题
■ 化学物理侵蚀混凝土。
■ 高温高湿度环境下,钢筋产生锈蚀。
永凝的解决方案
■ 除去松动失效的混凝土,并对露筋进行Nertra Rust 660除锈的处理。
■ 用永凝液MPO修补砂浆修复损坏的混凝土。
■ 用DPS、TS防止混凝土被化学物侵蚀。案例三:物理侵蚀修补
结构
■ 150米长的道路桥
问题
■ 由于除冰盐加速了冻融循环作用,造成了桥梁底部和护栏处的混凝土破坏.
永凝的解决方案
■ 高压水喷射去表面涂层和失效的混凝土.
■ 护栏:对露筋作永凝铁锈转换剂Neutra Rust 660防腐保护处理,接着再抹上3-6cm厚永凝液MPO修补砂浆作为界面层,后喷涂DPS和TS。
■ 桥梁底部:用永凝液MPO修补砂浆修补混凝土,养护后喷涂DPS、TS作为防护耐磨处理。
案例四:炭化修补
结构

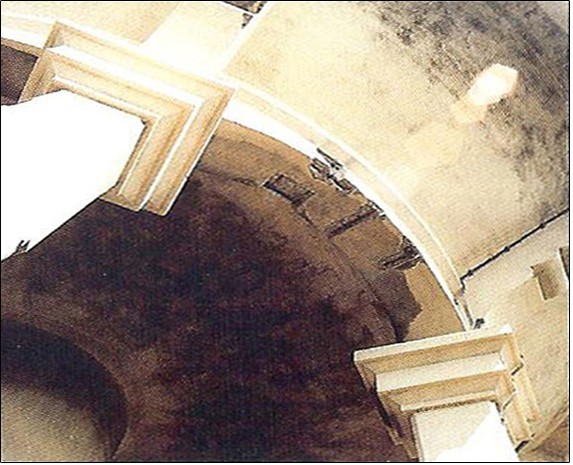

■ 古老的钢筋混凝土饮水塔
问题
■ 外部碳化深度达到主筋,造成主筋锈蚀膨胀而引起混凝土的开裂和剥落。
永凝的解决方案
■ 用喷砂方法清理表面。
■ 涂永凝液铁锈转换剂Neutra Rust 660 清除钢筋残锈。
■ 永凝液MPO修补砂浆做钢筋保护层。
■ 在表面涂刷DPS和TS作为防碳化保护层。案例五:电化腐蚀修补
结构
■ 机场停机坪的混凝土护栏
问题
■ 安装入钢筋混凝土中的电镀扶手与钢筋直接接触,导致的锈蚀。
永凝的解决方案
■ 除去原扶手上的环氧漆,在钢扶手上用环氧保护层后,重涂环氧漆。
■ 用MPO修补砂浆修复整平原结构。
■ 最后涂刷DPS、TS进行防护处理。案例六:腐蚀性污染物
结构

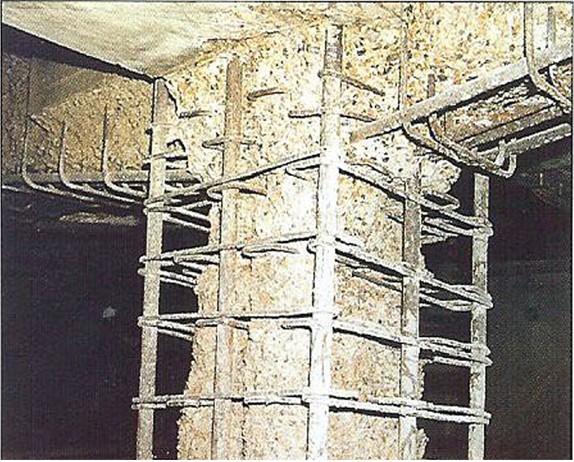

■ 混凝土箱梁或结构柱
问题
■ 大量的氯化物加速了钢筋的锈蚀,特别是引起了桥面板下节点膨胀。
永凝的解决方案
■ 托换桥面板节点。
■ 除去所有失效的混凝土。
■ 高压水冲洗,同时也冲洗掉残留的氯化物层。喷砂清理外露的钢筋。
■ 涂永凝液铁锈转换剂Neutra Rust 660 清除钢筋残锈。
■ 永凝液MPO修补砂浆修复原结构。
■ 喷涂DPS、TS进行防护。
