- 防水系统
- 混凝土深层密封剂 DPS
- 表面密封剂TS
- 聚合浆材RMO
- 木材保护剂EW
- 注浆堵漏材料GPM
- 防腐系统
- 铁锈转换剂Neutra Rust 660
- 合成橡胶树脂填缝胶SRRS
- 永凝海工专用防污漆TAP
- 多功能防污漆
- 涂装系统
- 装饰性修补砂浆MPO
- 混凝土界面处理剂ITA
- 其他专用材料
- 混凝土深层固化剂CDP
- 永凝液胶泥粉
您现在的位置是:首页 > 永凝产品 > 防水系统
-注浆堵漏材料GPM
-
注浆堵漏材料GPM
◆ 丙烯丁腈橡胶注浆料
产品介绍
本产品由丙烯酸酯及丁腈橡胶等线性材料合成,分A,B两组分,成胶后始终保持柔软、湿固结体态状。具有极好的弹性及延伸率和粘接强度,特别在有水和潮湿的环境下具有优良的初粘性和持粘性。凝胶时间可调(10秒~几十分钟)。由于本材料初始粘度非常低,可灌性极好。适合机械压浆或人工浇灌。配胶后初始粘度为10s(略比水稍微稠一点)。灌缝迅速,裂缝封闭效果好。施工方法简单,尤其长期在潮湿有水的环境下不裂解,不离析。
可人工浇灌平面缝隙,如:混凝土表面裂缝、穿墙、穿楼板管道的缝隙,平面伸缩缝等,能自动流入或渗入缝中,凝胶后具有优异的堵水效果。
产品最好用双液灌浆机进行灌注施工,以避免浪费材料。如果用单液机也行,即先将材料按比例配好灌注,或先将甲组分灌入,再按比例将乙组分灌入,亦能达到同样效果。本产品也是作为再造防水层的******材料选择。本产品无任何毒副作用,遇水后可以反复膨胀并保持原粘结强度。
产品性能
■ 粘结强度>1.2mpa
■ 断裂强度>1.5mpa
■ 延伸率>900%
■ 吸水率<20%
■ 反复遇水膨胀率>30%
施工前要求
1、基面无油渍、无污垢;2、施工环境气温高于5℃;
3、缝隙应封闭严密,防止浆液外泄。
施工前要求
1、电动或手动注浆机与配套铝管;
2、单液注浆机与配套注浆嘴;
3、双液注浆机与配套注浆嘴;
4、计量工具为塑料量杯,规格为2000ml。
浆液配制,配料前先将助剂加入B料中稍加搅拌均匀:
1、将A料用2000 ml量杯计量1000ml备用;
2、将B料用2000 ml量杯计量1000ml备用;
3、参考配比(25℃环境温度);
配比1
A料+B料=1:1,初凝时间为10min。配比2
A料+B料=1:0.75,初凝时间为6min。
配比3
A料+B料=1:0.5,初凝时间为3min。
-
包装:产品由A料20公斤、B料20公斤分别包装组成。
-

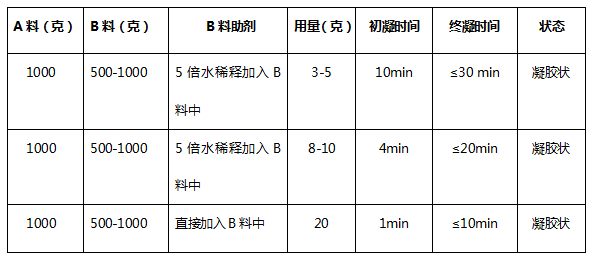

AB料配比表
注:需将助剂加入到B料中稍加搅拌均匀,与A料用双液注浆机注浆施工。(配好助剂的B料应于10小时内用完,活性期内B料如变稠可用清水稀释后继续使用。)
说明
⑴气温越高,反应时间越快
⑵气温越低,反应时间越慢
⑶建议在施工现场先试配一组,以确定初凝时间;

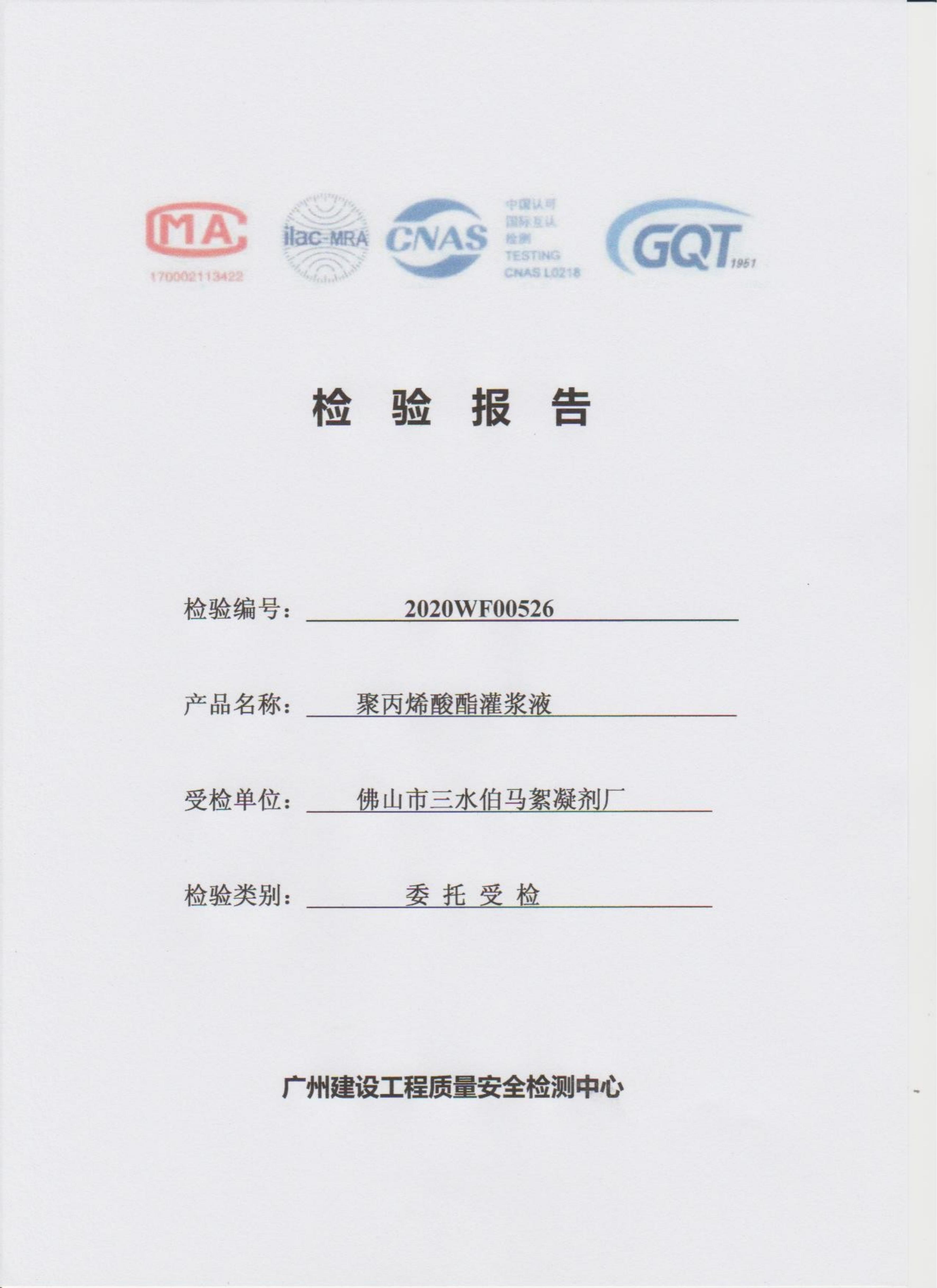

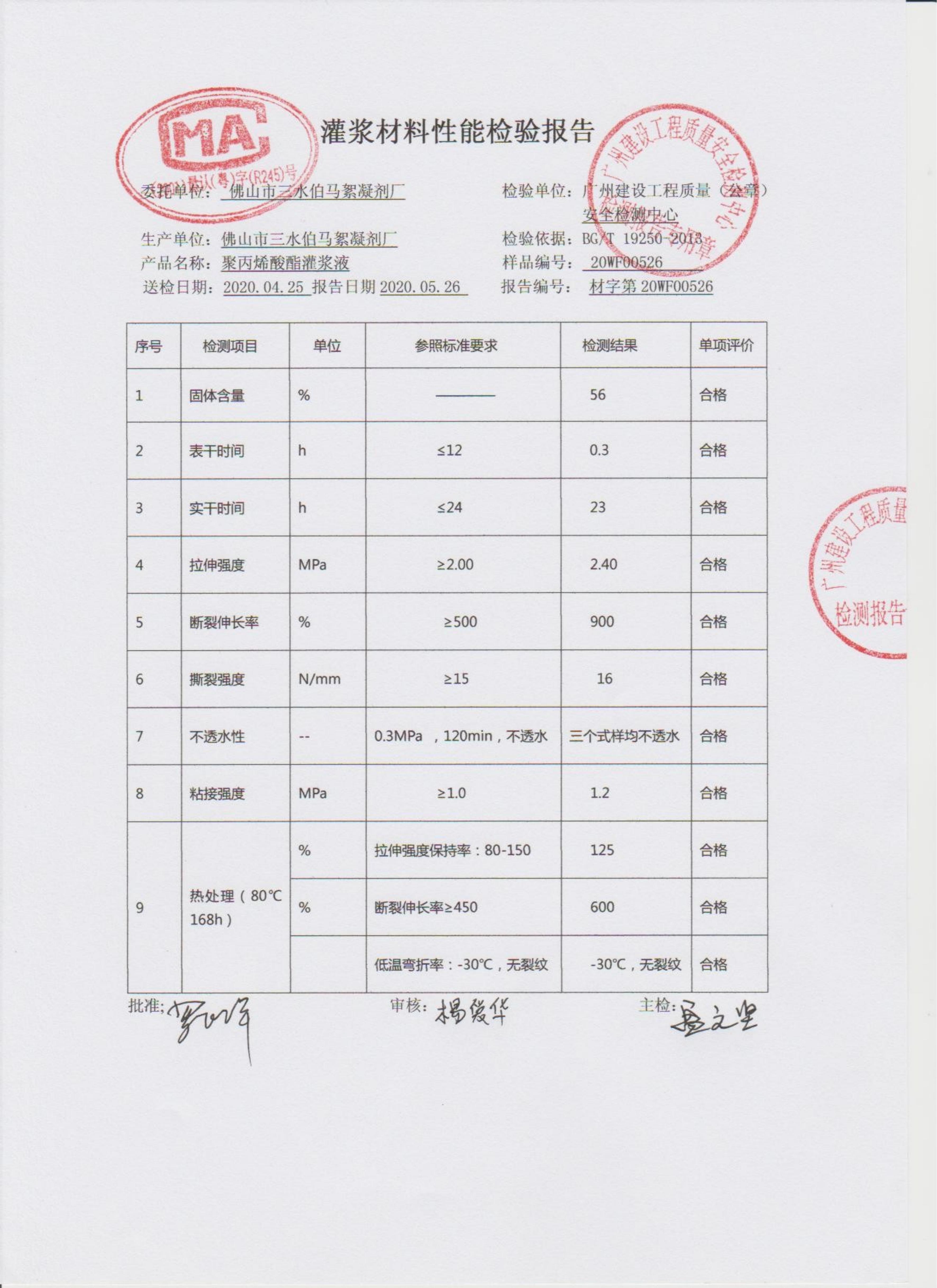

聚丙烯酸酸酯高弹灌浆胶检测报告单
注浆工艺
1、打孔(机械注浆Φ14mm,手动注浆Φ10mm)、埋管、孔距10~40cm(视现场情况可以调整);
2、采用丙烯酸丁腈胶乳水泥胶浆封缝;
3、压力灌注,压力<0.3mpa;
⑴采用手动注浆机或单液电动注浆机及人工现场浇灌施工,按配比将A料、B料混合搅拌均匀后进行注浆或浇灌;
⑵采用电动双液注浆机注浆施工,将A料单独倒入一个注浆杯中,将B料倒入另一注浆杯中进行注浆。
4、注浆结束后,发现还存在渗漏,应复灌处理;
5、注浆管应采用切割或旋出工艺拆除。
现场人工浇灌工艺
1、一般平面裂缝处理
(1)清理缝槽;
(2)直接浇灌;
2、平面伸缩缝处理
(1)按设计深度清理缝槽;
(2)在缝底放置薄膜等隔离物防止浆液流失和与底部粘连;
(3)在缝中放置粗砂,细石至设计深度;
(4)在缝中直接浇灌配制好的堵水浆液;
(5)凝胶后放置薄膜等隔离物防止胶体与覆盖物粘连;
(6)覆盖保护层。
清洗机具
用普通清水清洗机具
低于5°以下施工条件
应使用专门配制的抗冻型产品。
储存与运输
1、按非危化品运输; 2、运输与储存温度>5℃
◆ 丙烯基磺酸注浆料
产品性能
本产品灌浆料由丙烯酸酯及丙烯基磺酸等线性材料组成,成胶后始终保持柔软性湿体固态状,该产品具有极好的弹性及延伸力和粘接强度,凝胶时间可调.具有非常优良的可灌性,适合机械压浆或手工灌缝以及堵水。配胶后初始黏度为10s。灌缝迅速,裂缝封闭好,施工方法简单,尤其长期在潮湿有水的环境下不裂解,不奔溃。
可灌注平面明显缝隙,如:下水管的缝隙,楼顶平面伸缩缝,因应力引起的混凝土表面裂缝等,作用于缝隙的封闭,达到堵水目的。凝胶后具有优异的堵水效果。产品需双组液灌浆机进行灌注施工。也可用来直接做防水涂层。本材料分A,B料+助剂两组份,使用时先将助剂用水稀释后与B料混合,或可直接加入B料中搅拌均匀即可使用。(配胶请参考配比表)
使用方法
1、将基层裂缝表面清扫干净
2、助剂加水搅拌均匀,加入B料中稍加搅拌后,与A料分别加入双液灌浆机料斗中便可作灌注施工。助剂与水溶解后需在4小时内使用完,超时使用产品性能会降低。凝胶时间参看例表。
3、凝胶后,铲除裂缝表面多余的凝胶,批刮0.5-1.0cm厚丙乳砂浆作为保护层。
4、产品包装为20k塑料桶包装。固化剂为20小包。产品应存放在闭光阴凉处。
5、气温对固化速度有较大影响,通常气温在25℃以下,以上配比表较为合适,30℃以上,固化剂用量要相应减少。
6、包装为A.B组各20kg。应储存在5-25℃阴凉处,A.B组分别放置。保质期12月

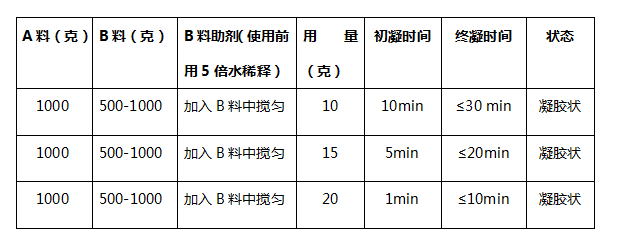

配比表
注:需将助剂加入到B料中稍加搅拌均匀,与A料用双液注浆机注浆施工。(配好助剂的B料应于10小时内用完,活性期内B料如变稠可用清水稀释后继续使用。

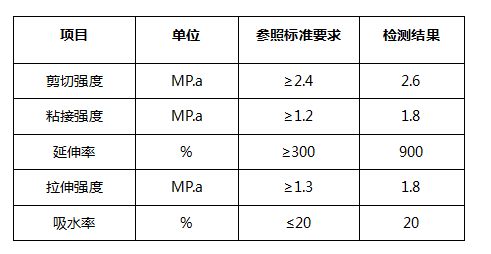

聚丙烯酸酸酯高弹灌浆胶检测报告单
检测报告
